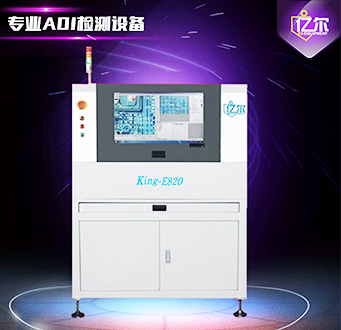

億爾AOI檢測設備 KING-E820在線單軌型 參數配置
| 系統類別 | 詳細項目 | 規格參數及備注 | |||||
| 運輸 | ＰＣＢ流動方向 | 自動，從左到右，從右到左，軟件自動切換 | |||||
| 寬度調整 | 自動 | ||||||
| 定軌 | 前后定軌，中間兩條動軌 | ||||||
| 雙軌道送板 | 雙軌雙速 | ||||||
| NG/OK信號 | 有標準NG/OK信號接口 | 標準 | |||||
| 視覺識別系統 | 判別方法 | 邏輯算法,圖片對比,彩色圖象對比/外形輪廓對比/二值化參考對比,綜合應用,操作編程簡單 | |||||
| 攝像機 | 彩色工業相機500萬相素, 分辨率： 10微米/點 | ||||||
| 光源 | RGB環形LED結構光源 | ||||||
| 圖像處理速度 | 0402 CHIP | < 8ms(相對) | |||||
| 每畫面(FOV)處理時間 | < 100ms 1000個元件15S | ||||||
| 檢測內容 | 錫膏印刷 | 有無、偏斜、少錫多錫、斷路、污染 | |||||
| 零件缺陷 | 缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損 | ||||||
| 焊點缺陷 | 錫多、錫少、連錫 | ||||||
| 防靜電措施 | 防靜電,不產生靜電 | ||||||
| 機械系統 | PCB尺寸 | 單軌道傳送: 長400×寬500mm | |||||
| 雙軌道傳送: 長400×寬300mm | |||||||
| （可依據客戶具體要求訂制更大規格） | |||||||
| PCB厚度 | 0.5mm~2.5mm | ||||||
| PCB翹曲度 | <2mm（有夾具輔助矯正變形）(特殊要求可訂制) | ||||||
| 零件高度（景深） | 0.5mm-30mm (特殊要求可訂制) | ||||||
| 最小零件 | 01005元件 （IC 腳間距0.3mm） | ||||||
| X、Y平臺 | 驅動設備 | 三菱伺服電機系統 | |||||
| 定位精確 | <25 um | ||||||
| 移動速度 | 700mm/S (MAX) | ||||||
| 軟件系統 | 操作系統 | 預安裝：WIN7 /win10 | |||||
| 識別控制系統 | 特點 | 統計外形建模，學習OK樣品，自動建立標準圖像，識別數據及誤差閥值 | |||||
| 操作 | 圖形化編程，自帶元件庫，根據元件形狀選擇標準自動生成檢測框,精確自動定位，微米位微調，制程快捷 | ||||||
| Mark | 點數 | 可選擇2個常用的Mark點,拼版多Mark功能 | |||||
| 識別速度 | 0.5S/PCS | ||||||
| 條碼二維碼讀取 | 通過設備的攝像頭讀取PCB上的條碼二維碼，并與維修工作站鏈接．(選配) | ||||||
| 控制系統 | 電腦主機 | 工業控制計算機，Intel I7處理器， DDR4 4G，240G固態硬盤 | |||||
| 顯示 | 24英寸品牌LED寬屏顯示器 | ||||||
| 其它參數 | 機械外形尺寸(L*W*H) | 980mm * 1340mm * 1450mm | |||||
| 重量 | 約550公斤 | ||||||
| 電源 | 交流220伏特±10%，頻率50/60Hz，額定功率1.4KW | ||||||
| (UPS不間斷電源 選配) | |||||||
